钛板内筒烟囱腐蚀点修复技术
技术背景

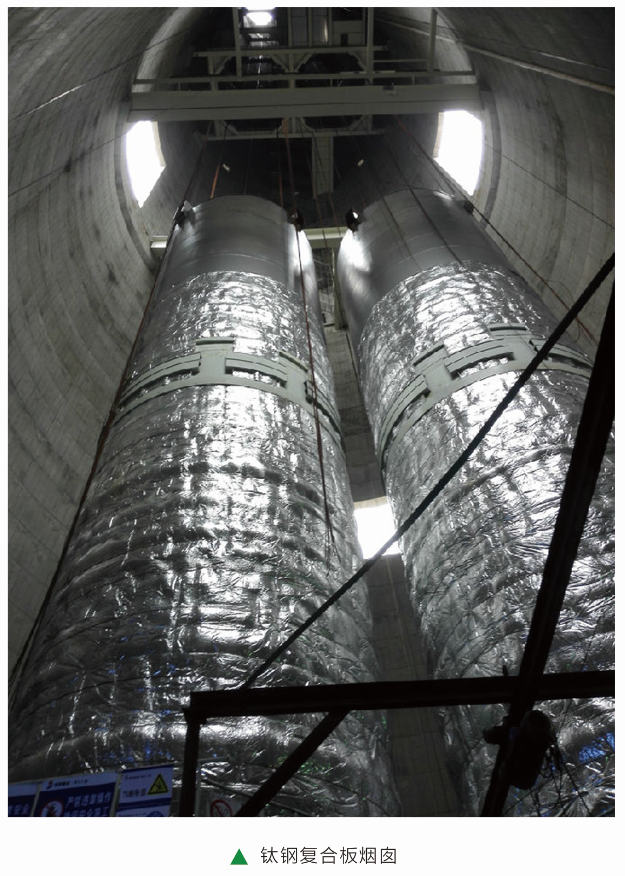

目前,烟囱防腐常用的方案如下:钢内筒/砖内筒/混凝土单筒+宾高德系统;新建钛钢复合板烟囱;玻璃钢烟囱。其中,钛钢复合板烟囱是目前新建烟囱常见的形式,具有钢内筒的整体性,密封性好,而且抗腐蚀能力强、使用寿命长、运行维护量小。

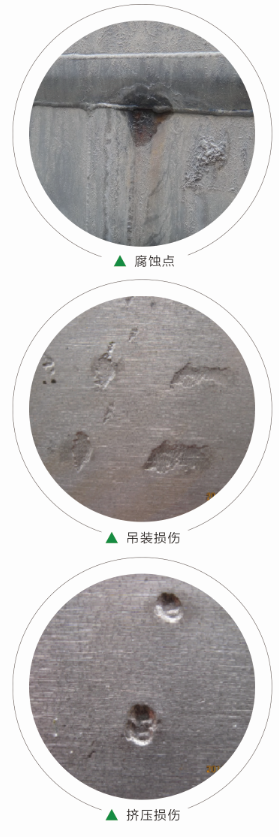

但其缺点包括:对焊接要求高,复合板钛板厚度只有1.2mm。在焊接、吊装、压型过程中,钛板易被污染、碰损、焊接缺陷会直接导致防腐失效。
漏点类型
钛钢复合板烟囱漏点类型
烟囱内部钛板漏点主要分三种:

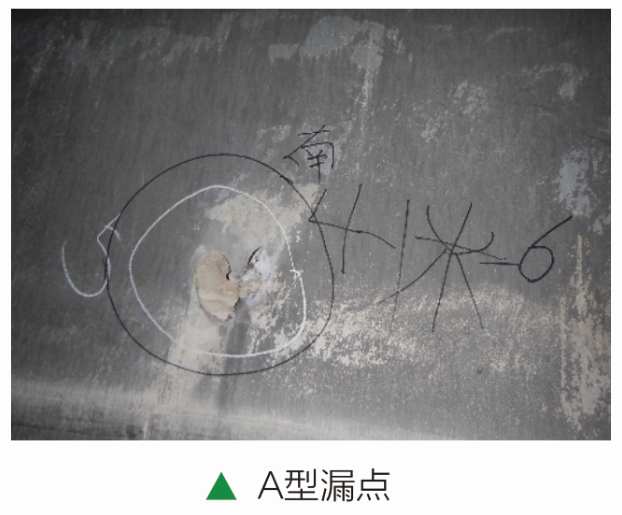

A型漏点:表层钛板被腐蚀起壳,钛板后的钢板层腐蚀情况不严重,还可以使用:

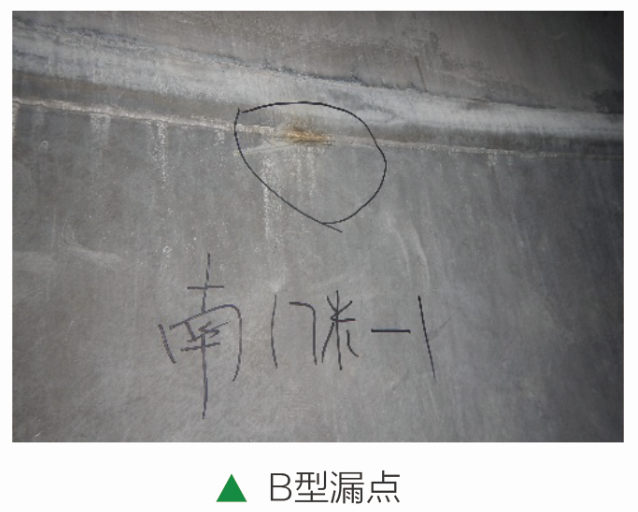

B型漏点:分层钛板链接口焊接处,钛板贴条的焊缝出现裂纹,导致钢板腐蚀,腐蚀程度不严重:

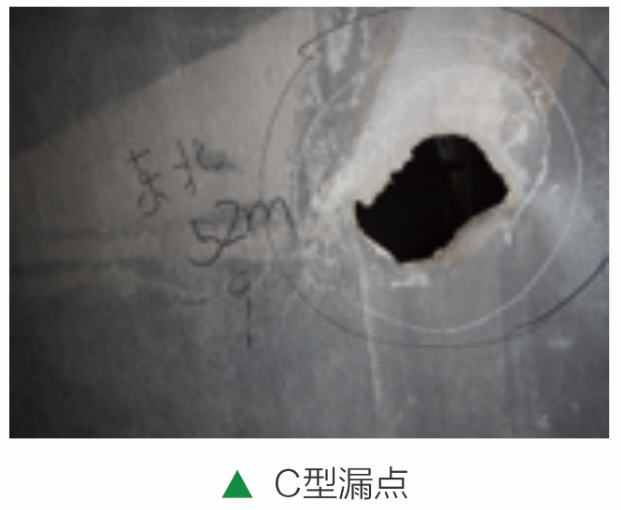

C型漏点:表层钛板大面积损坏起壳,钛板后的钢板层同样腐蚀严重,并出现穿孔:

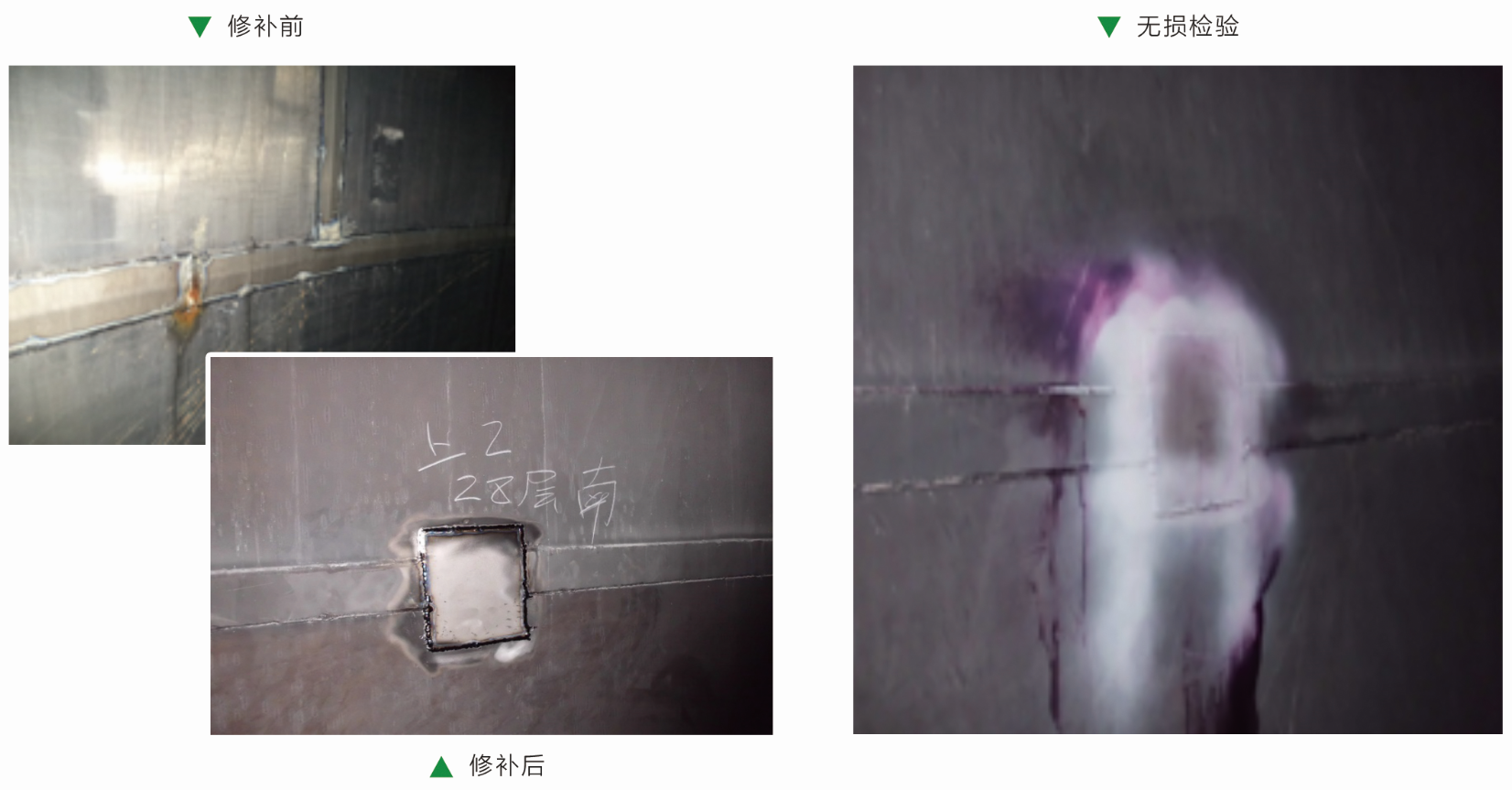

修补工艺
(1)漏点处理
(2)修补料下料
(3)修补焊接前准备
(4)施焊:施焊循序遵循“从外往内,先钢板后钛板”的次序。
(5)无损检测:内壁钛板焊接完成后,进行100%PT检测,检测为着色检测,合格率须
达到100%。
