白色烟羽深度治理技术
技术背景

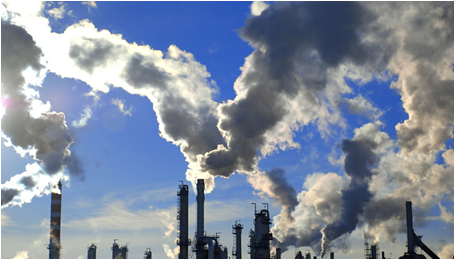

对于火力发电厂无GGH湿法脱硫系统,吸收塔出口烟气温度在45℃~55℃左右,烟气通常是饱和湿烟气,含有大量水蒸汽。烟气从烟囱排出后与温度较低的环境空气混合降温,其中水蒸汽过饱和凝结成微小液滴,从而产生“白色烟羽”。
白色烟羽的危害
▶不利于抬升扩散,加重区域污染
▶视觉污染
▶影响社会稳定

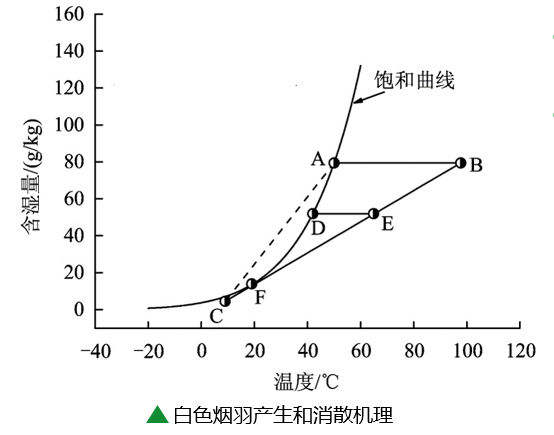

白色烟羽产生、消散机理
假定湿烟气在烟囱出口的状态点为 A,环境空气的状态点为 C。
如果湿烟气的初始状态点和环境空气状态点的连线 AC 与饱和曲线相交,则会产生白色烟羽;如果不相交,即湿烟气与环境空气混合过程中湿烟气始终不会变为饱和状态,则湿烟气在烟囱出口不会形成白色烟羽。

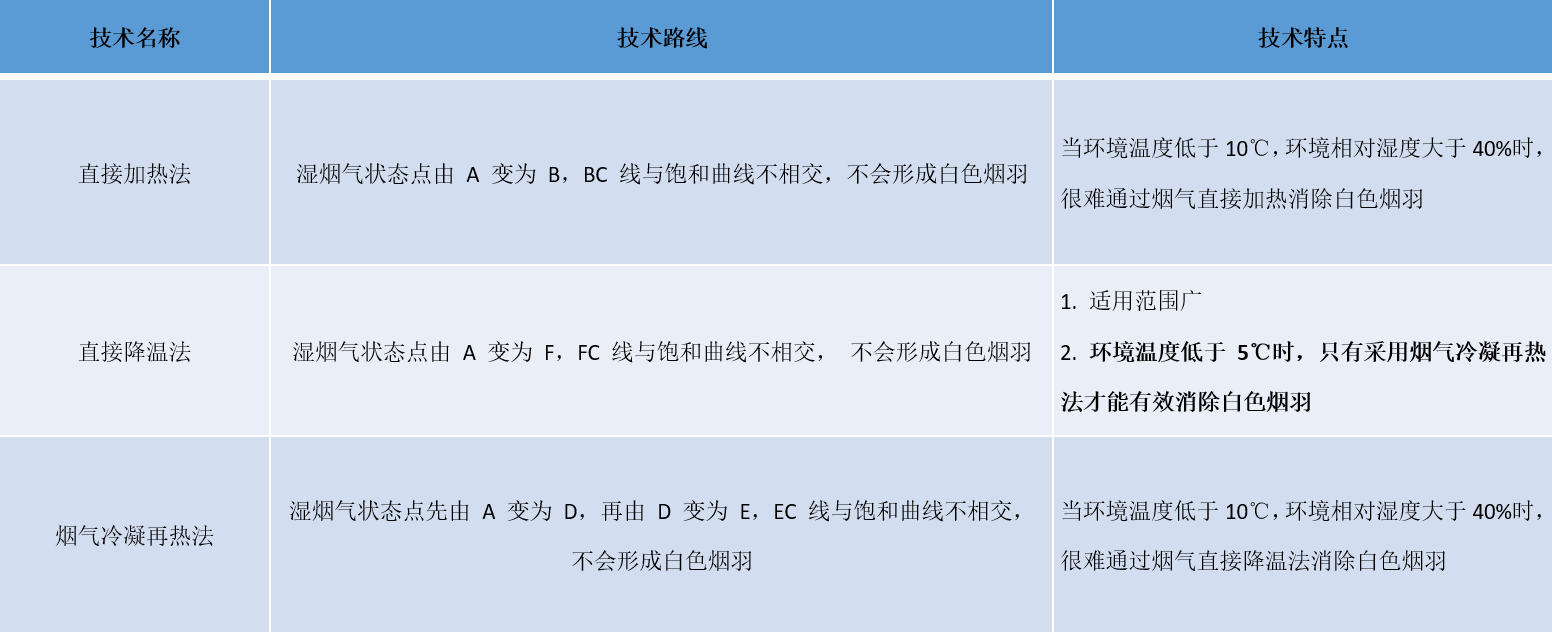

技术对比
技术路线

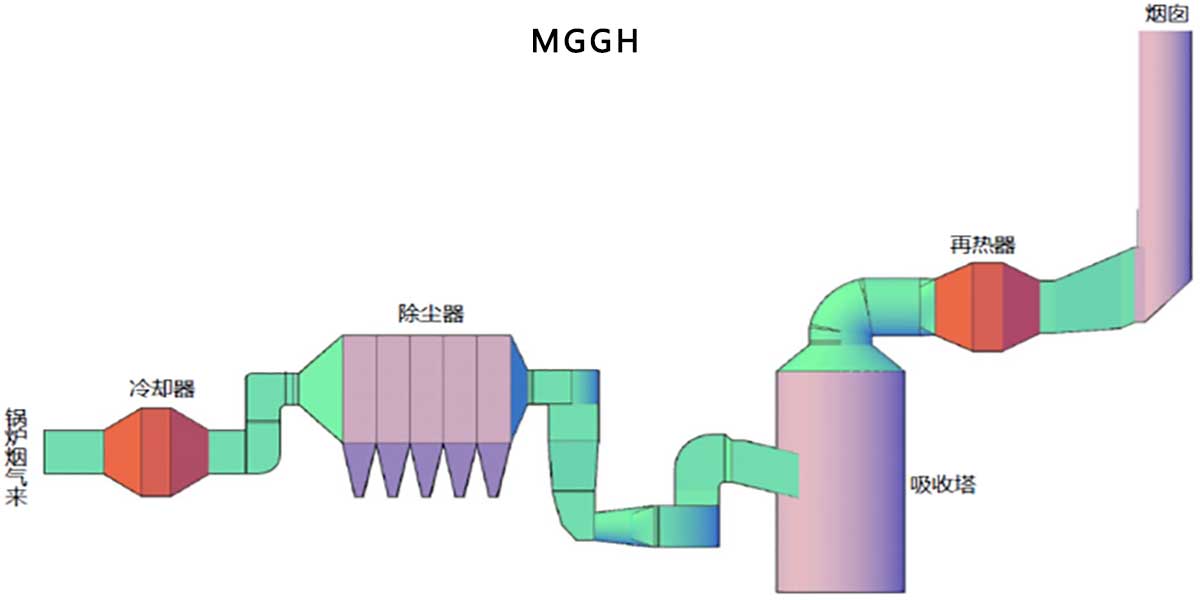

1、直接加热法(MGGH)
▶提高粉尘、PM2.5和SO3去除效率
▶减轻脱硫后端设备腐蚀
▶节约脱硫塔内工艺用水
▶缓解/消除“白烟”

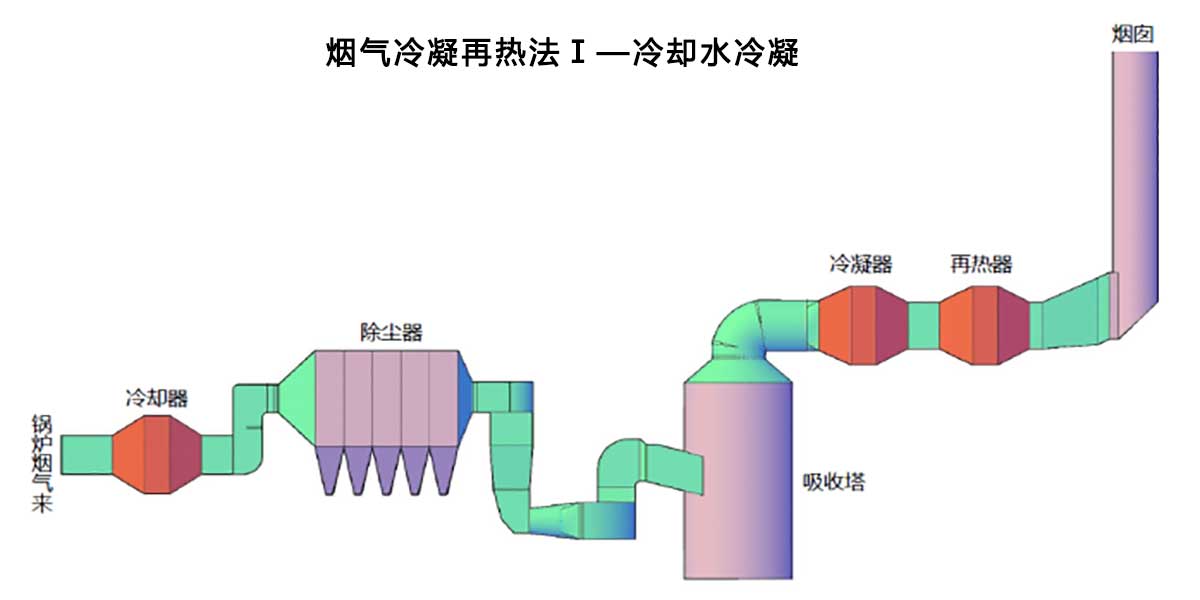

2、烟气冷凝再热法Ⅰ—冷却水冷凝
▶适合新建系统,或者低温省煤器系统
▶缓解/消除白色烟羽现象,降低污染物排放
▶节水效果突出:以300MW机组为例,每降低1℃,可产生约5t的冷凝水

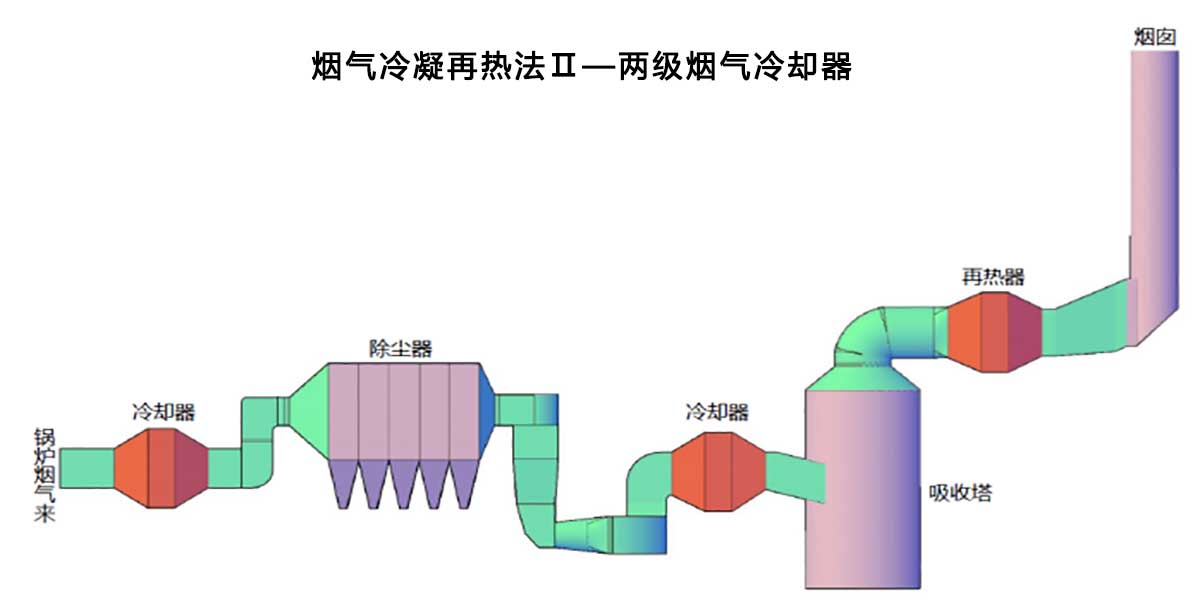

3、烟气冷凝再热法Ⅱ—两级烟气冷却器
▶适合新建系统,或者低温省煤器系统
▶缓解/消除白色烟羽现象,降低污染物排放
▶节水效果突出:以300MW机组为例,每降低1℃,可产生约5t的冷凝水

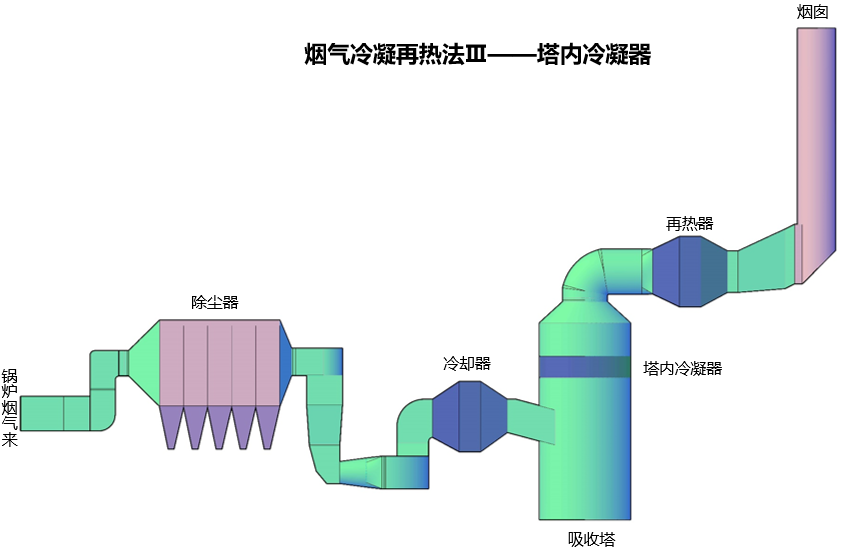

4、烟气冷凝再热法Ⅲ—塔内冷凝器
▶可实现全年全天候消除白色烟羽
▶高效协同脱除硫、尘、汞、SO3等多种污染物
▶节能效果好,无外加热源
▶节水效果突出,实现脱硫零补水

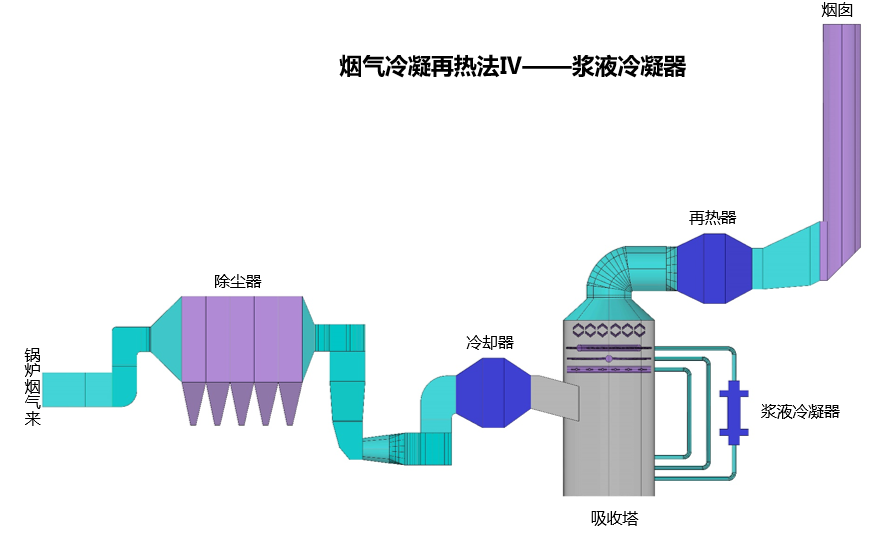

5、烟气冷凝再热法Ⅳ—浆液冷凝器
▶减少冷却器、再热器换热面积
▶缓解/消除白色烟羽现象,降低污染物排放
▶节水效果突出:以300MW机组为例, 每降低1℃, 可产生约5t的冷凝水

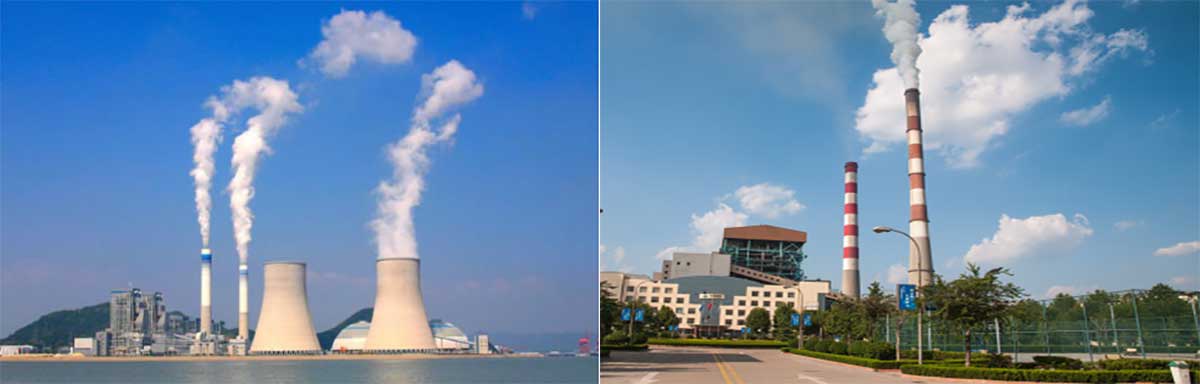

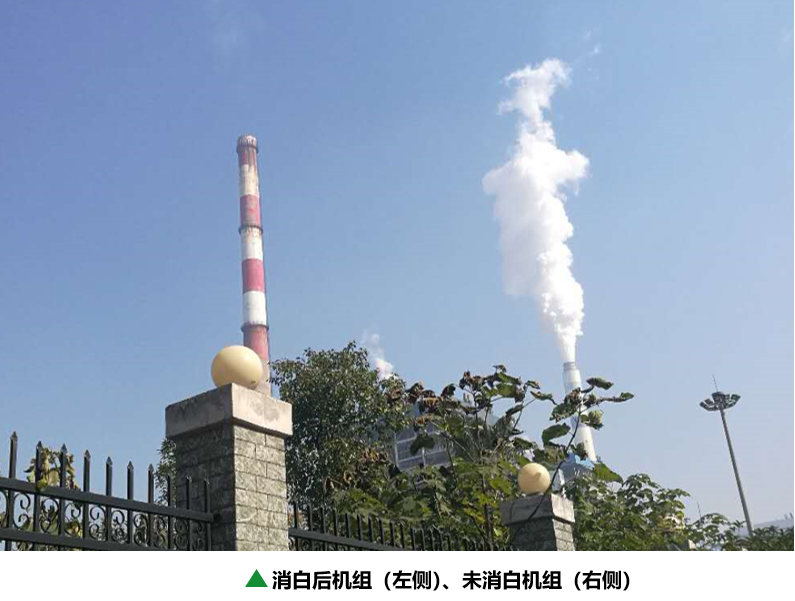

治理效果
